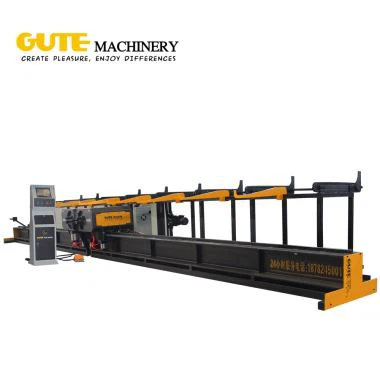

CENTRO DE CURVADO DE BARRAS VERTICALES CNC LSW-32A
Datos técnicos: Introducir: ▲ Φ28 barras de acero roscadas se doblan hacia adelante y hacia atrás para satisfacer las necesidades de más clientes. ▲ La rueda de moldeo personalizada puede doblar barras de acero complejas. ▲ La curva más larga es de 10,8 metros, lo cual es práctico. ▲ Programación de computadoras, que puede almacenar cientos de gráficos. ▲ Doblado ...
- Introducción del producto
Datos técnicos:
potencia nominal | 16KW | |||||||||
Presión de trabajo de la fuente de gas | 0.8MPa | |||||||||
Ángulo de flexión máximo | -120°~180° | |||||||||
Estribo más largo | 10.8m | |||||||||
Espacio mínimo de margen | 740 mm | |||||||||
Velocidad de movimiento de la cabeza | 0,1-1 m / seg | |||||||||
Velocidad de plegado más rápida | 72 ° / seg | |||||||||
peso total | 3.9t | |||||||||
Consumo medio de energía | 5KW / H | |||||||||
L*W*H | 12m×2m×1.4m | |||||||||
Diámetro de acero | 10 | 12 | 14 | 16 | 20 | 22 | 25 | 28 | ||
Numero de curvas | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 1 | ||
Modo de control móvil | servo motor | |||||||||
Control de curva | servo motor | |||||||||
Modo de acción | neumático | |||||||||
Introducir:
▲ Φ28 barras de acero roscadas se doblan hacia adelante y hacia atrás para satisfacer las necesidades de más clientes.
▲ La rueda de moldeo personalizada puede doblar barras de acero complejas.
▲ La curva más larga es de 10,8 metros, lo cual es práctico.
▲ Programación de computadoras, que puede almacenar cientos de gráficos.
▲ La flexión y la marcha están controladas por un servomotor, con un ángulo de flexión preciso y unas dimensiones de formación precisas.
▲ Consola de pantalla táctil, fácil de operar, doblado automático, creación rápida de prototipos.
▲ La única caja soldada totalmente de acero en la industria, fuerte, duradera e indeformable de por vida.
▲ Mecanismo de conexión dividida flexible, conveniente para transporte y transferencia.
▲ El compresor de aire adopta la marca Jaguar y el cilindro adopta la calidad del cliente Taiwan AirTAC está más garantizada.
Función:
▲ Esta máquina puede procesar herraduras, estribos grandes, ganchos grandes, etc.
▲ Procese una barra de refuerzo recta de §5-28 mm.
Barra terminada
PARTES COMPONENTES:
Cabezal de doblado automático
▲ El cuerpo de la caja está soldado con piezas totalmente de acero, lo que tiene una alta resistencia y durabilidad, y al mismo tiempo asegura la vida útil de la rosca en la caja; luego se agregan los engranajes de acero forjado para aumentar la vida útil del producto.
Partes eléctricas
▲ La flexión y la marcha son impulsadas por un servomotor, el ángulo de flexión es preciso y el tamaño de formación es más preciso.
▲ Los componentes neumáticos adoptan la famosa marca Airtac de Taiwán, garantizan la vida útil
▲ Diseño de hoja de engrosamiento dividido, grosor de hasta 40 mm, fácil de usar muchas veces
Plano del sitio
Componentes principales
Número de serie | nombre | Marca | modelo |
1 | SOCIEDAD ANÓNIMA | Delta | DVP-64EH00T3 |
2 | Compresor de aire | Jaguar | E T -65 |
3 | Cilindro y componentes | AirTAC | 4V310-10B DC24V, SC63 * 100, SC100 * 50 ... |
4 | Llevando | Rodamiento LYC, rodamiento HRB | 6007RZ, 6214RZ, 6215RZ ... |
5 | Servomotor para caminar y doblar | EURA | SMMA-202F67EDJ1, SMMB-432F6AED |
6 | Reductor | Gran Muralla | BWD2-43-1.5-C2, GKAZ37-8.91-M1 GRF57-13.95-M1-φ200 |
7 | Controlador de servidor | EURA | SD20-G302T3M3FOD5B6N, SD20-G552T3M3FOD5B6N |
8 | Resistencia | PXLG | Resistencia de la carcasa de aluminio 1000W50 Europa |
9 | Pantalla táctil | Kinco | MT4532T |
10 | Relé | Omron | MY2NGS-DC24V |
11 | Proveedor de energía | Taiwán tiene buenas intenciones | ELG-150-24A |
12 | Pedal doble | Xinling | LFS-702 \ 2 |
13 | La válvula electromagnética | AirTAC | 4V310-10B DC24V |
14 | Procesamiento de fuente de aire original | AirTAC | GFR40015-F1 |
15 | Contactor | Chnt | CJX2-6511, CJX2-1810 |
16 | Transformador | Chnt | 500 V / A, NDK (BK) -500 |
17 | Límite de cambio | Xinling | ME-8108 |
18 | Interruptor de proximidad | Feiling | FA 12-4D A |
19 | Caja | Gute hizo | Toda la soldadura de montaje de acero |
20 | Estante | Transferencia de cadena | Conducir por BWD2-43-1.5-C2 |
Diferencias Comparar otros modelos
LSW32 | LSW32A | LSW32B | LSW28A | |
Dispositivo de alimentación automática | SI | NO | NO | NO |
Poder total | 18KW | 16KW | 18KW | 11KW |
Max. Doblado Dia. | 32 mm | 28 mm | 32 mm | 28 mm |
Min. Longitud de flexión | 740 mm | 740 mm | 390 mm | 500 mm |
Bastidor principal de la máquina | Sólido | Sólido | Vacío | Vacío |
Peso de la máquina | 4.8T | 3.9T | 4T | 2.4T |
Diseño de flexión especial | Estándar | Estándar |
| Estándar |
