Cómo enderezar la máquina dobladora de estribos de barras de acero CNC SGW12D
Oct 26, 2024| Cómo enderezar la máquina dobladora de estribos de barras de acero CNC SGW12D
Método de enderezamiento de barras de acero SGW12D:
Como máquina dobladora de estribos de barras de acero CNC insignia de GUTE, las máquinas de la serie SGW12D ahora se han utilizado ampliamente en sitios de proyectos importantes. Sin embargo, a los usuarios les ha resultado difícil dominar rápidamente el enderezamiento de barras de acero en las primeras etapas. Hoy compartiremos algunos métodos para enderezar rápidamente barras de acero.
Toda la máquina se divide en 5 partes:pieza de pre-ajuste, pieza de tracción, pieza de enderezamiento, pieza de flexión y mesa de operaciones.
Paso 1: Insertar la barra de acero
Según los diferentes tamaños de las barras de acero, la presión del aire se debe aumentar o disminuir adecuadamente (observar el manómetro y realizar los ajustes correspondientes). Una presión de aire excesiva hará que las barras de acero se aplanen, la rueda de tracción se desgaste más rápido y aumente la carga de la caja de compactación. Una presión de aire excesiva hará que las barras de acero se deslicen y giren y no puedan tirar normalmente, lo que afectará el efecto de enderezamiento de las barras de acero y la precisión dimensional de los estribos.
Paso 2: Pre-enderezamiento de barras de acero

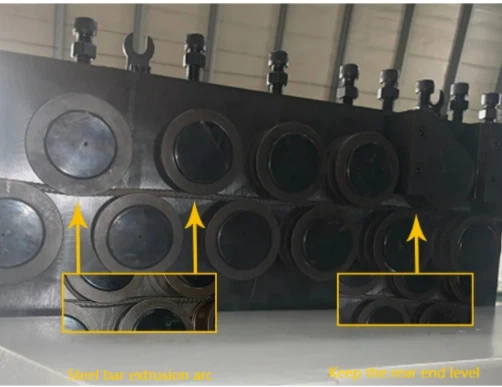

El enderezamiento de barras de acero se divide en dos partes: pre-enderezado y enderezamiento. Los dos juegos de ruedas de presión en la parte de pre-enderezamiento deben apretarse adecuadamente para hacer que la barra de acero produzca un arco para eliminar algo de tensión y facilitar el enderezamiento del extremo trasero (generalmente las ruedas de presión presionan la barra de acero y luego giran la varilla del tornillo de 2 a 4 veces), y las ruedas de presión traseras presionan la barra de acero a su vez (las ruedas de presión tocan la barra de acero y la mano no puede girar la varilla del tornillo y girarla aproximadamente 1 vez más), y la barra de acero del extremo trasero se mantiene en línea recta
Paso 3: enderezamiento de barras de acero
Los dos juegos de ruedas de presión en la parte delantera de la parte enderezadora deben apretarse adecuadamente para hacer que la barra de acero produzca un arco para eliminar algo de tensión y facilitar el enderezamiento del extremo trasero (generalmente las ruedas de presión presionan la barra de acero y luego giran la varilla del tornillo 2-4 veces), y las ruedas de presión traseras presionan la barra de acero a su vez (las ruedas de presión tocan la barra de acero y la mano no puede girar la varilla del tornillo y girarla aproximadamente 1 vez), y la barra de acero del extremo trasero se mantiene en línea recta
Paso 4: afina-la barra de acero
El mejor efecto de enderezamiento se muestra en la Figura 1 (las barras de acero están en la misma línea horizontal). 1. Cuando la barra de acero se inclina hacia arriba (más alto que el plano horizontal), es necesario ajustar la parte enderezadora, afloje la varilla roscada No. 3 y apriete ligeramente la varilla roscada No. 4. 2. Cuando la barra de acero cae hacia abajo (más abajo que el plano horizontal), es necesario ajustar la parte enderezadora, apriete la varilla roscada No. 3 y ligeramente afloje la varilla del tornillo No. 4. 3. Cuando la barra de acero se inclina hacia adelante (lejos del panel), es necesario ajustar la pieza de ajuste previo-, afloje la varilla del tornillo No. 1 y apriete ligeramente la varilla del tornillo No. 2. 4. Cuando la barra de acero se inclina hacia atrás (cerca del panel), es necesario ajustar la pieza de ajuste previo{-, apriete la varilla del tornillo No. 1, y apriete ligeramente la varilla roscada No. 2.
Lo anterior es un método de referencia para el enderezamiento de barras de acero de la serie SGW12D de máquinas dobladoras de barras de acero automáticas CNC. Las técnicas de alisado requieren competencia y dominio continuo en su funcionamiento.
