Maquinaria de Gute Nuevos Productos-Nuevos Mecánicos Automático Acero Barra Truss Resistencia Soldador
Oct 17, 2020|
Vídeo de trabajo en el sitio de trabajo
La línea de producción automática de la armadura de la barra de acero de Gute Machinery es una línea de producción de celosía totalmente automatizada, que utiliza las funciones de pago de la varilla de alambre de acero, enderezamiento de barras de acero y corte automático para realizar el funcionamiento automático de la soldadura de celosía. Con el continuo desarrollo de la tecnología de celosía, ha sido ampliamente utilizado en la construcción de edificios, ferrocarriles, PCs y otros proyectos. En comparación con la fijación manual de la construcción in situ, los productos de celosía de acero prefabricado no sólo reducen la cantidad de atajado de acero in situ en un 50%-60%, sino que también acortan el período de construcción en un 20%-30%. Al mismo tiempo, la soldadura de celosía se da cuenta de la integración de la soldadura de celosía de acero y encofrado inferior, rompiendo con el encofrado tradicional, y realizando una producción estandarizada y a gran escala. Con el auge de los edificios prefabricados, la soldadura de celosía será un equipo indispensable para la industria de la construcción en el futuro.
1
Ventajas técnicas de los equipos
El espaciado de la cresta de onda entre 190 mm y 210 mm es infinitamente ajustable, y la precisión puede alcanzar ±1 mm. Las barras de cuerda superior e inferior son de acero roscado de 12 mm, que ha alcanzado el nivel más alto en la industria;
El cizallamiento mecánico evita el costo de uso del mantenimiento del sistema hidráulico y el reemplazo de aceite hidráulico;
Con la función de paletización, más ahorro de mano de obra;
La altura de la viga de celosía es 70-300 infinitamente ajustable, que tiene un rango de aplicación más amplio, y el ángulo de plegado es opcional;
El transformador de soldadura está controlado por IGBT, que ahorra un 30% de electricidad en comparación con el tiristor tradicional, que es ahorro de energía, respetuoso con el medio ambiente y económico。
2
Introducción a la configuración de equipos
El equipo consta de cinco estantes de pago, bastidores de almacenamiento, host, estantes de soldadura, estantes de cizallamiento, bastidores de transporte y embalaje, y mesas de operación.
Potencia de tracción: la potencia principal adopta el servomotor de 16KW, que tiene una potencia fuerte y una buena estabilidad; el dispositivo de ajuste de la onda-rib adopta servo-accionado, ajuste automático CNC para asegurar la precisión del equipo;

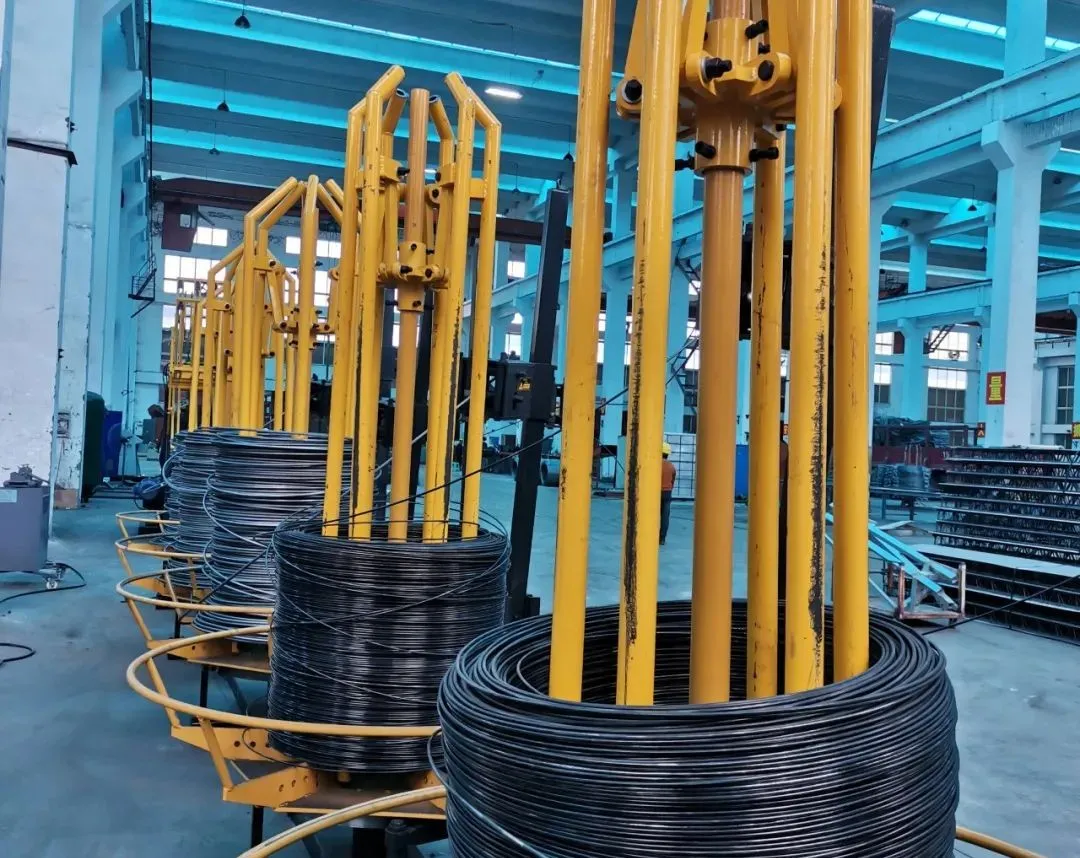

Mecanismo de marco de pago: Cinco grupos de marcos de pago con frenos hacen que el pago de la armadura sea más suave; el mecanismo está equipado sin ningún dispositivo de alarma de material, lo que hace que la operación sea más humana.
PLC: El sistema de control adopta Siemens PLC alemán, que tiene un tiempo de respuesta rápido y un funcionamiento más estable;
Componentes neumáticos: Adopte la conocida marca de Taiwan Airtac para garantizar la vida útil; Cilindro Baili adopta Weihe neumático, buena estabilidad;
3
Parámetros técnicos
| # | Nombre | Tecnología. |
|---|---|---|
| 1 | Potencia nominal de la soldadura de la barra de suspensión superior | 100kwUn (Trabajo intermitente) |
| 2 | Potencia nominal de soldadura de la barra de suspensión de down | 63KWA*2 (Trabajo intermitente) |
| 3 | Motor de cizallamiento | 7.5KW*2 |
| 4 | Motor de tracción | 16KW (Servo) |
| 5 | Modo de tracción preajustado | conversión de frecuencia |
| 6 | Poder | 380V 50HZ |
| 7 | Longitud de la armadura terminada | 2m-12m |
| 8 | Diámetro de las barras de acordes superiores y descendentes | 6-12mM |
